Навозоуборочный транспортер предназначен для удаления навоза из животноводческого помещения с одновременной погрузкой в транспортное средство.

Полнокомплектный транспортер состоит из наклонного и горизонтального транспортеров.

В связи с конструктивными особенностями цепи (пластинчато-клепаная) и соблюдения при изготовлении на предприятии установленных технологий обладает высокой надежностью, и долговечностью. В связи с применением в качестве поворотных элементов роликов, цепь во время эксплуатации не забивается соломой, при использовании ее в качестве подстилки.

Скребки (в основном исполнении) надежно приварены к цепи, в этом случае исключен их подъем («голосование») в канале. Качество транспортеров подтверждено сертификатом соответствия и периодическими испытаниями на Кировской МИС.

Технические характеристики

Наименование показателя качества и единица измерения Величина показателя

• Подача массы за 1 ч основного времени, т/ч, не менее – 5,7.
• Полнота уборки навоза, % не менее – 96.
• Скорость движения цепи транспортера, м/с горизонтального – 0,18.
• Скорость движения цепи транспортера, м/с наклонного – 0,72.
• Длина цепного контура транспортера, м: горизонтального – 160±1,3; наклонного – 13±0,2.
• Количество обслуживаемого поголовья скота, голов – от 100 до 110.
• Удельный расход энергии, кВт. ч/т, не более – 1,22.
• Установленная безотказная наработка, ч, не менее – 150.
• Срок службы, лет, не менее – 7.
• Полный ресурс, ч, не менее – 1100.
• Срок сохраняемости до ввода в эксплуатацию, лет, не менее – 2.
• Масса, кг – 2300±50.
• Установленная мощность, кВт., не более – 6,2; горизонтального транспортера – 4,0; наклонного транспортера – 2,2.
• Электродвигатели привода: горизонтального транспортера АИР112МВ6У2 1М3081 или 1М 3011 – 1; наклонного транспортера АИР90L4У1 1М3081 или 1М 3011 – 1.
• Количество обслуживаемого персонала, чел. – 1.
• Коэффициент монтажепригодности, не менее – 0,9.

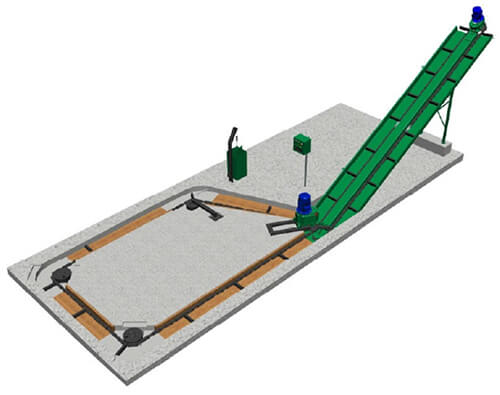

Полнокомплектный навозоуборочный транспортер КСН-Ф-100 (ТСН-2,0Б) в стандартной комплектации (длина цепи горизонтального контура 160 м, длина наклонного транспортера 6 м) состоит из наклонного и горизонтального транспортера.

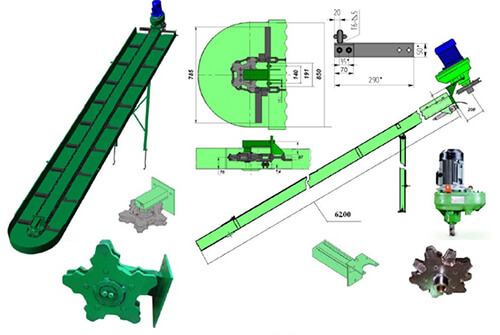

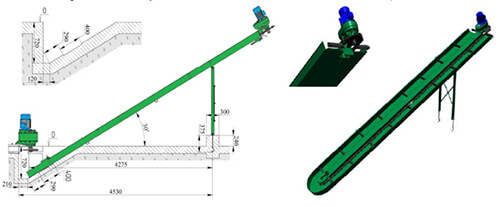

Наклонный транспортер КСН-Ф-100 (в стандартной комплектации изготавливается длиной 6 метров, но по заказу клиента возможно изготовления любой длины).

Горизонтальный транспортер КСН-Ф-100 (в стандартной комплектации изготавливается с длиной цепи 160 м, но по заказу клиента возможно изготовление любой длины).

два варианта корыт для транспортера ТСН-160:
- шириной корыта 900 мм (основной вариант);
